Конструкция диска, маркировка, соответствие шин и дисков

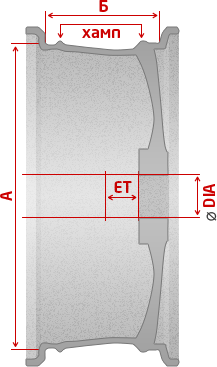

Конструкция
Диаметр диска (A), дюйм — диаметр кольцевой части обода, на которую опирается шина.
Ширина обода (Б), дюйм — расстояние между внутренними поверхностями бортовых закраин колеса. Определяет возможную ширину профиля устанавливаемой шины.
Хамп — кольцевой выступ, служит для дополнительной фиксации при монтаже бескамерной резины.
Диаметр центрального отверстия (DIA), мм — измеряется со стороны привалочной плоскости. Он должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Особенно это важно для стальных дисков. Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.
Вылет колеса (ЕТ), мм — расстояние от привалочной плоскости колеса (прилегающей к ступице) до плоскости, проходящей через середину посадочной ширины обода. Для каждого автомобиля изготовителем предусматривается перечень допустимых вариантов замены колес. Ему соответствует диапазон отклонений от штатного вылета (поле допусков), в пределах которого изменения характеристик подвески не¬значительны. Как правило, отклонение вылета ±5 мм несущественно. Бывает как «положительный», так и «отрицательный» вылет, последний встречается в основном у внедорожников.
PCD (Pitch Circle Diameter) — диаметр центров крепежных отверстий. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.
Для определения PCD надо измерить расстояние N (между центрами соседних отверстий) и умножить на соответствующий коэффициент:
3 отверстия
PCD=Ns*1,155
4 отверстия
PCD=N*1,414
5 отверстий
PCD=N*1,701

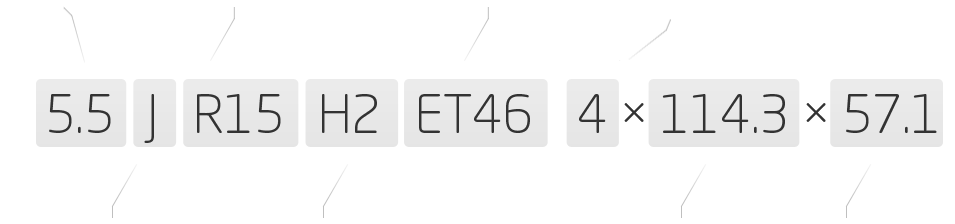

Маркировка
Посадочная ширина обода
Посадочный диаметр.Должен точно соответствовать посадочному диаметру используемой шины.
Вылет — расстояние от привалочной плоскости колеса (прилегающей к ступице) до плоскости, проходящей через середину посадочной ширины обода (измеряется в мм).
Количество крепежных отверстий. На легковых автомобилях может быть от трех до шести отверстий.
Закодированная информация оконструктивных особенностяхбортовых закраин обода (углынаклона, радиусы, закругления и т.п.)
В зависимости от конк
ретнойконструкции может быть написаноJJ, JK, K или L. В большинстве случаев не влияетна возможность применениякакого-либо вида шин.
В зависимости от конк
ретнойконструкции может быть написаноJJ, JK, K или L. В большинстве случаев не влияетна возможность применениякакого-либо вида шин.
Закодированная информация о форме кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска.
Конструкции хампов: — простой хамп H (Hump),
— двойной H2,
— плоский FH (Flat Hump),
— ассиметричный AH (Asymmetric Hump),
— комбинированный CH (Combi Hump).
Иногда обходятся и без хампов — на ободе делают специальную полку SL (Special Ledge), параметры которой выверены так, что шина надежно держится ни за что, кроме закраины обода, не «цепляясь».
Конструкции хампов: — простой хамп H (Hump),
— двойной H2,
— плоский FH (Flat Hump),
— ассиметричный AH (Asymmetric Hump),
— комбинированный CH (Combi Hump).
Иногда обходятся и без хампов — на ободе делают специальную полку SL (Special Ledge), параметры которой выверены так, что шина надежно держится ни за что, кроме закраины обода, не «цепляясь».
PCD — диаметр окружности центров крепежных отверстий.
Эта величина должна точно соответствовать штатной, иначе невозможно добиться надежной фиксации колеса на ступице.
Эта величина должна точно соответствовать штатной, иначе невозможно добиться надежной фиксации колеса на ступице.
DIA — диаметрцентрального отверстиядолжен соответствовать (сминимальным зазором)диаметру центрирующеговыступа на ступицеавтомобиля (измеряется вмм).
Допускается отклонение еговеличины в большуюсторону. В этом случае дляустановки колесаиспользуют переходныецентровочные кольца.
Допускается отклонение еговеличины в большуюсторону. В этом случае дляустановки колесаиспользуют переходныецентровочные кольца.
На диске также должно быть указано:
— товарный знак или наименование производителя;
— дата изготовления (обычно год и неделя). Например, 0598 означает, что диск выпущен в 5-ю неделю 1998 года;
— клеймо контролирующего органа (буквенно-цифровой индекс или изображение — птичка, цветочек и т.д. На литых дисках помимо клейма ОТК ставят еще и клеймо рентгенконтроля, которое свидетельствует о том, что диск не имеет внутренних дефектов — литьевых раковин;
— клеймо национального ГОССТАНДАРТА;
— предельная весовая нагрузка на диск (MAX LOAD) в килограммах или фунтах.
— товарный знак или наименование производителя;
— дата изготовления (обычно год и неделя). Например, 0598 означает, что диск выпущен в 5-ю неделю 1998 года;
— клеймо контролирующего органа (буквенно-цифровой индекс или изображение — птичка, цветочек и т.д. На литых дисках помимо клейма ОТК ставят еще и клеймо рентгенконтроля, которое свидетельствует о том, что диск не имеет внутренних дефектов — литьевых раковин;
— клеймо национального ГОССТАНДАРТА;
— предельная весовая нагрузка на диск (MAX LOAD) в килограммах или фунтах.
На диске может быть указано:
— предельное давление в шинах, на которое диск рассчитан. Например, MAX PSI 50 COLD означает, что давление в шине не должно превышать 50 футов на квадратный дюйм (3,5 кгс/кв.см)и измерять давление следует в холодной шине (Cold). MAX PSI указывают только американцы;
— способ производства, если диск кованый (FORGED).
— предельное давление в шинах, на которое диск рассчитан. Например, MAX PSI 50 COLD означает, что давление в шине не должно превышать 50 футов на квадратный дюйм (3,5 кгс/кв.см)и измерять давление следует в холодной шине (Cold). MAX PSI указывают только американцы;
— способ производства, если диск кованый (FORGED).
Соответствие шин и дисков
| Профиль шины | Типоразмер шины | Ширина диска | ||
|---|---|---|---|---|
| Рекомендованный | Минимальный | Максимальный | ||
| R12 | ||||
| 125 R12 | 3.0 | 3.5 | 4.0 | |
| 135 R12 | 3.5 | 4.0 | 4.5 | |
| 145 R12 | 3.5 | 4.0 | 5.0 | |
| 155 R12 | 4.0 | 4.5 | 5.0 | |
| 70 | 145/70 R12 | 4.0 | 4.5 | 5.0 |
| 70 | 155/70 R12 | 4.0 | 4.5 | 5.5 |
| R13 | ||||
| 60 | 145/60 R13 | 4.5 | 4.0 | 5.0 |
| 65 | 165/65 R13 | 5.0 | 4.5 | 6.0 |
| 65 | 175/65 R13 | 5.0 | 5.0 | 6.0 |
| 70 | 145/70 R13 | 4.5 | 3.5 | 5.0 |
| 70 | 155/70 R13 | 4.5 | 4.0 | 5.0 |
| 70 | 165/70 R13 | 5.0 | 4.0 | 5.5 |
| 70 | 175/70 R13 | 5.0 | 4.5 | 6.0 |
| 70 | 185/70 R13 | 5.5 | 4.5 | 6.0 |
| 80 | 145/80 R13 | 4.0 | 3.5 | 5.0 |
| 80 | 155/80 R13 | 4.5 | 4.0 | 5.0 |
| 80 | 165/80 R13 | 4.5 | 4.0 | 5.0 |
| R14 | ||||
| 55 | 185/55 R14 | 6.0 | 5.0 | 6.5 |
| 60 | 165/60 R14 | 5.0 | 4.5 | 6.0 |
| 60 | 175/60 R14 | 5.0 | 5.0 | 6.0 |
| 60 | 185/60 R14 | 5.5 | 5.0 | 6.5 |
| 60 | 195/60 R14 | 6.0 | 5.5 | 7.0 |
| 65 | 145/65 R14 | 4.5 | 4.0 | 5.0 |
| 65 | 155/65 R14 | 4.5 | 4.5 | 5.5 |
| 65 | 165/65 R14 | 5.0 | 4.5 | 6.0 |
| 65 | 175/65 R14 | 5.0 | 5.0 | 6.0 |
| 65 | 185/65 R14 | 5.5 | 5.0 | 6.5 |
| 65 | 195/65 R14 | 6.0 | 5.5 | 7.0 |
| 70 | 165/70 R14 | 5.0 | 4.0 | 5.5 |
| 70 | 175/70 R14 | 5.0 | 4.5 | 6.0 |
| 70 | 185/70 R14 | 5.5 | 4.5 | 6.0 |
| 70 | 195/70 R14 | 6.0 | 5.0 | 6.5 |
| 80 | 175/80 R14 | 5.0 | 4.5 | 6.0 |
| R15 | ||||
| 45 | 195/45 R15 | 6.5 | 6.0 | 7.5 |
| 50 | 195/50 R15 | 6.0 | 5.5 | 7.0 |
| 50 | 205/50 R15 | 6.5 | 5.5 | 7.5 |
| 50 | 225/50 R15 | 7.0 | 6.0 | 8.0 |
| 55 | 175/55 R15 | 5.5 | 5.0 | 6.0 |
| 55 | 185/55 R15 | 6.0 | 5.0 | 6.5 |
| 55 | 195/55 R15 | 6.0 | 5.5 | 7.0 |
| 55 | 205/55 R15 | 6.5 | 5.5 | 7.5 |
| 55 | 225/55 R15 | 7.0 | 6.0 | 8.0 |
| 60 | 175/60 R15 | 5.0 | 5.0 | 6.0 |
| 60 | 185/60 R15 | 5.5 | 5.0 | 6.5 |
| 60 | 195/60 R15 | 6.0 | 5.5 | 7.0 |
| 60 | 205/60 R15 | 6.0 | 5.5 | 7.5 |
| 60 | 225/60 R15 | 6.5 | 6.0 | 8.0 |
| 65 | 145/65 R15 | 4.5 | 4.0 | 5.0 |
| 65 | 155/65 R15 | 4.5 | 4.5 | 5.5 |
| 65 | 165/65 R15 | 5.0 | 4.5 | 6.0 |
| 65 | 175/65 R15 | 5.0 | 5.0 | 6.0 |
| 65 | 185/65 R15 | 5.5 | 5.0 | 6.5 |
| 65 | 195/65 R15 | 6.0 | 5.5 | 7.0 |
| 65 | 205/65 R15 | 6.0 | 5.5 | 7.5 |
| 65 | 215/65 R15 | 6.5 | 6.0 | 7.5 |
| 70 | 155/70 R15 | 4.5 | 4.0 | 5.0 |
| 70 | 195/70 R15 | 6.0 | 5.0 | 6.5 |
| 70 | 205/70 R15 | 6.0 | 5.0 | 7.0 |
| 70 | 215/70 R15 | 6.5 | 5.5 | 7.0 |
| 70 | 265/70 R15 | 8.0 | 7.0 | 9.0 |
| 75 | 225/75 R15 | 6.0 | 6.0 | 7.5 |
| 75 | 235/75 R15 | 6.5 | 6.0 | 8.0 |
| 75 | 255/75 R15 | 7.0 | 6.5 | 8.5 |
| 80 | 195/80 R15 | 5.5 | 5.0 | 6.5 |
| 80 | 215/80 R15 | 6.0 | 5.5 | 7.0 |
| R16 | ||||
| 40 | 215/40 R16 | 7.5 | 7.0 | 8.5 |
| 45 | 195/45 R16 | 6.5 | 6.0 | 7.5 |
| 45 | 205/45 R16 | 7.0 | 6.5 | 7.5 |
| 50 | 195/50 R16 | 6.0 | 5.5 | 7.0 |
| 50 | 205/50 R16 | 6.5 | 5.5 | 7.5 |
| 50 | 225/50 R16 | 7.0 | 6.0 | 8.0 |
| 55 | 195/55 R16 | 6.0 | 5.5 | 7.0 |
| 55 | 205/55 R16 | 6.5 | 5.5 | 7.5 |
| 55 | 215/55 R16 | 7.0 | 6.0 | 7.5 |
| 55 | 225/55 R16 | 7.0 | 6.0 | 8.0 |
| 55 | 245/55 R16 | 8.0 | 7.5 | 9.0 |
| 60 | 195/60 R16 | 6.0 | 5.5 | 7.0 |
| 60 | 205/60 R16 | 6.0 | 5.5 | 7.5 |
| 60 | 215/60 R16 | 6.5 | 6.0 | 7.5 |
| 60 | 225/60 R16 | 6.5 | 6.0 | 8.0 |
| 60 | 235/60 R16 | 7.0 | 6.5 | 8.5 |
| 65 | 215/65 R16 | 6.5 | 6.0 | 7.5 |
| 65 | 255/65 R16 | 7.5 | 7.0 | 9.0 |
| 70 | 215/70 R16 | 6.5 | 5.5 | 7.0 |
| 70 | 225/70 R16 | 6.5 | 6.0 | 7.5 |
| 70 | 235/70 R16 | 7.0 | 6.0 | 8.0 |
| 70 | 245/70 R16 | 7.0 | 6.5 | 8.0 |
| 70 | 255/70 R16 | 7.5 | 6.5 | 8.5 |
| 70 | 265/70 R16 | 8.0 | 7.0 | 9.0 |
| 70 | 275/70 R16 | 8.0 | 7.0 | 9.0 |
| 75 | 225/75 R16 | 6.0 | 6.0 | 7.5 |
| 80 | 205/80 R16 | 5.5 | 5.0 | 7.0 |
| 85 | 235/85 R16 | 6.5 | 6.0 | 7.5 |
| R17 | ||||
| 35 | 225/35 R17 | 8.0 | 7.5 | 9.0 |
| 35 | 335/35 R17 | 12.0 | 11.0 | 13.0 |
| 40 | 205/40 R17 | 7.5 | 7.0 | 8.0 |
| 40 | 215/40 R17 | 7.5 | 7.0 | 8.5 |
| 40 | 235/40 R17 | 8.5 | 8.0 | 9.5 |
| 40 | 245/40 R17 | 8.5 | 8.0 | 9.5 |
| 40 | 255/40 R17 | 9.0 | 8.5 | 10.0 |
| 40 | 265/40 R17 | 9.5 | 9.0 | 10.5 |
| 40 | 275/40 R17 | 9.5 | 9.0 | 11.0 |
| 40 | 285/40 R17 | 10.0 | 9.5 | 11.0 |
| 45 | 205/45 R17 | 7.0 | 6.5 | 7.5 |
| 45 | 215/45 R17 | 7.0 | 7.0 | 8.0 |
| 45 | 225/45 R17 | 7.5 | 7.0 | 8.5 |
| 45 | 235/45 R17 | 8.0 | 7.5 | 9.0 |
| 45 | 245/45 R17 | 8.0 | 7.5 | 9.0 |
| 45 | 255/45 R17 | 8.5 | 8.0 | 9.5 |
| 50 | 205/50 R17 | 6.5 | 5.5 | 7.5 |
| 50 | 215/50 R17 | 7.0 | 6.0 | 7.5 |
| 50 | 225/50 R17 | 7.0 | 6.0 | 8.0 |
| 50 | 235/50 R17 | 7.5 | 6.5 | 8.5 |
| 50 | 255/50 R17 | 8.0 | 7.0 | 9.0 |
| 55 | 205/55 R17 | 6.5 | 5.5 | 7.5 |
| 55 | 215/55 R17 | 7.0 | 6.0 | 7.5 |
| 55 | 225/55 R17 | 7.0 | 6.0 | 8.0 |
| 55 | 235/55 R17 | 7.5 | 6.5 | 8.5 |
| 55 | 245/55 R17 | 7.5 | 7.0 | 8.5 |
| 55 | 255/55 R17 | 8.0 | 7.0 | 9.0 |
| 55 | 275/55 R17 | 8.5 | 7.5 | 9.5 |
| 60 | 215/60 R17 | 6.5 | 6.0 | 7.5 |
| 60 | 225/60 R17 | 6.5 | 6.0 | 8.0 |
| 60 | 255/60 R17 | 7.5 | 7.0 | 9.0 |
| 65 | 225/65 R17 | 6.5 | 6.0 | 8.0 |
| 65 | 235/65 R17 | 7.0 | 6.5 | 8.5 |
| 65 | 245/65 R17 | 7.0 | 7.0 | 8.5 |
| 65 | 265/65 R17 | 8.0 | 7.5 | 9.5 |
| 65 | 275/65 R17 | 8.0 | 7.5 | 9.5 |
| 70 | 265/70 R17 | 8.0 | 7.0 | 9.0 |
| R18 | ||||
| 30 | 285/30 R18 | 10.0 | 10.0 | 10.5 |
| 30 | 295/30 R18 | 10.5 | 10.5 | 11.0 |
| 30 | 315/30 R18 | 11.0 | 11.0 | 12.5 |
| 30 | 335/30 R18 | 12.0 | 12.0 | 12.5 |
| 30 | 345/30 R18 | 12.0 | 12.0 | 12.5 |
| 35 | 225/35 R18 | 8.0 | 7.5 | 9.0 |
| 35 | 245/35 R18 | 8.5 | 8.0 | 9.5 |
| 35 | 255/35 R18 | 9.0 | 8.5 | 10.0 |
| 35 | 265/35 R18 | 9.5 | 9.0 | 10.5 |
| 35 | 275/35 R18 | 9.5 | 9.0 | 11.0 |
| 35 | 285/35 R18 | 10.0 | 9.5 | 11.0 |
| 35 | 295/35 R18 | 10.0 | 10.5 | 11.5 |
| 35 | 345/35 R18 | 12.0 | 11.5 | 13.5 |
| 40 | 205/40 R18 | 7.5 | 7.0 | 8.0 |
| 40 | 225/40 R18 | 8.0 | 7.5 | 9.0 |
| 40 | 235/40 R18 | 8.5 | 8.0 | 9.5 |
| 40 | 245/40 R18 | 8.5 | 8.0 | 9.5 |
| 40 | 255/40 R18 | 9.0 | 8.5 | 10.0 |
| 40 | 265/40 R18 | 9.5 | 9.0 | 10.5 |
| 40 | 275/40 R18 | 9.5 | 9.0 | 11.0 |
| 40 | 285/40 R18 | 10.0 | 9.5 | 11.0 |
| 45 | 215/45 R18 | 7.0 | 7.0 | 8.0 |
| 45 | 225/45 R18 | 7.5 | 7.0 | 8.5 |
| 45 | 235/45 R18 | 8.0 | 7.5 | 9.0 |
| 45 | 245/45 R18 | 8.0 | 7.5 | 9.0 |
| 45 | 255/45 R18 | 8.5 | 8.0 | 9.5 |
| 45 | 275/45 R18 | 9.0 | 8.5 | 10.5 |
| 50 | 235/50 R18 | 7.5 | 6.5 | 8.5 |
| 50 | 245/50 R18 | 7.5 | 7.0 | 8.5 |
| 50 | 285/50 R18 | 9.0 | 8.0 | 10.0 |
| 55 | 225/55 R18 | 7.0 | 6.0 | 8.0 |
| 55 | 255/55 R18 | 8.0 | 7.0 | 9.0 |
| 60 | 225/60 R18 | 6.5 | 6.0 | 8.0 |
| 60 | 235/60 R18 | 7.0 | 6.5 | 8.5 |
| 60 | 255/60 R18 | 7.5 | 7.0 | 9.0 |
| 60 | 265/60 R18 | 8.0 | 7.5 | 9.5 |
| 65 | 235/65 R18 | 7.0 | 6.5 | 8.5 |
| R19 | ||||
| 25 | 315/25 R19 | 11.5 | 11.0 | 12.0 |
| 30 | 255/30 R19 | 9.0 | 8.5 | 9.5 |
| 30 | 265/30 R19 | 9.5 | 9.0 | 10.0 |
| 30 | 275/30 R19 | 9.5 | 9.0 | 10.0 |
| 30 | 295/30 R19 | 10.5 | 10.5 | 11.0 |
| 30 | 305/30 R19 | 11.0 | 11.0 | 12.0 |
| 30 | 325/30 R19 | 11.5 | 11.0 | 12.0 |
| 30 | 345/30 R19 | 12.0 | 12.0 | 12.0 |
| 35 | 225/35 R19 | 8.0 | 7.5 | 9.0 |
| 35 | 235/35 R19 | 8.5 | 8.0 | 9.5 |
| 35 | 245/35 R19 | 8.5 | 8.0 | 9.5 |
| 35 | 255/35 R19 | 9.0 | 8.5 | 10.0 |
| 35 | 265/35 R19 | 9.5 | 9.0 | 10.5 |
| 35 | 275/35 R19 | 9.5 | 9.0 | 11.0 |
| 35 | 285/35 R19 | 10.0 | 9.5 | 11.0 |
| 40 | 225/40 R19 | 8.0 | 7.5 | 9.0 |
| 40 | 245/40 R19 | 8.5 | 8.0 | 9.5 |
| 40 | 255/40 R19 | 9.0 | 8.5 | 10.0 |
| 40 | 275/40 R19 | 9.5 | 9.0 | 11.0 |
| 45 | 245/45 R19 | 8.0 | 7.5 | 9.0 |
| 45 | 275/45 R19 | 9.0 | 8.5 | 10.5 |
| 45 | 285/45 R19 | 9.0 | 9.5 | 10.5 |
| 50 | 255/50 R19 | 8.0 | 7.0 | 9.0 |
| 50 | 275/50 R19 | 8.5 | 7.5 | 9.5 |
| 55 | 255/55 R19 | 8.0 | 7.0 | 9.0 |
| R20 | ||||
| 25 | 285/25 R20 | 10.5 | ||
| 25 | 295/25 R20 | 10.5 | 10.5 | 11.0 |
| 25 | 305/25 R20 | 11.0 | 10.5 | 11.5 |
| 25 | 325/25 R20 | 12.0 | 11.5 | 12.5 |
| 30 | 235/30 R20 | 8.5 | ||
| 30 | 245/30 R20 | 8.5 | 8.0 | 9.0 |
| 30 | 255/30 R20 | 9.0 | 8.5 | 9.5 |
| 30 | 285/30 R20 | 10.0 | 10.0 | 10.5 |
| 30 | 335/30 R20 | 12.0 | 12.0 | 12.5 |
| 35 | 245/35 R20 | 8.5 | 8.0 | 9.5 |
| 35 | 255/35 R20 | 9.0 | 8.5 | 10.0 |
| 35 | 275/35 R20 | 9.5 | 9.0 | 11.0 |
| 35 | 305/35 R20 | 11.0 | 10.0 | 12.0 |
| 35 | 315/35 R20 | 11.0 | 10.5 | 12.5 |
| 40 | 245/40 R20 | 8.5 | 8.0 | 9.5 |
| 40 | 275/40 R20 | 9.5 | 9.0 | 11.0 |
| 40 | 295/40 R20 | 10.5 | 10.0 | 11.5 |
| 45 | 275/45 R20 | 9.0 | 8.5 | 10.5 |
| 50 | 255/50 R20 | 8.0 | 7.0 | 9.0 |
| 50 | 275/50 R20 | 8.5 | 7.5 | 9.5 |
| R21 | ||||
| 25 | 295/25 R21 | 10.5 | 10.0 | 11.0 |
| 30 | 255/30 R21 | 9.0 | 9.0 | 9.5 |
| 30 | 285/30 R21 | 10.0 | 10.0 | 10.5 |
| 35 | 245/35 R21 | 8.5 | 8.0 | 9.5 |
| 35 | 295/35 R21 | 10.5 | 10.0 | 11.5 |
| R22 | ||||
| 25 | 295/25 R22 | 10.5 | 10.5 | 11.0 |
| 30 | 255/30 R22 | 9.0 | 8.5 | 9.5 |
| 30 | 295/30 R22 | 10.5 | 10.0 | 11.0 |
| 35 | 285/35 R22 | 10.0 | 9.5 | 11.0 |
| R23 | ||||
| 25 | 315/25 R23 | 11.5 | 11.0 | 12.0 |
