Конструкция автомобильной шины

Современная шина — это сложная многослойная конструкция. Она работает как пружина, демпфер и элемент безопасности одновременно, поэтому каждый слой имеет своё назначение — от каркаса до протектора и резиновой смеси.

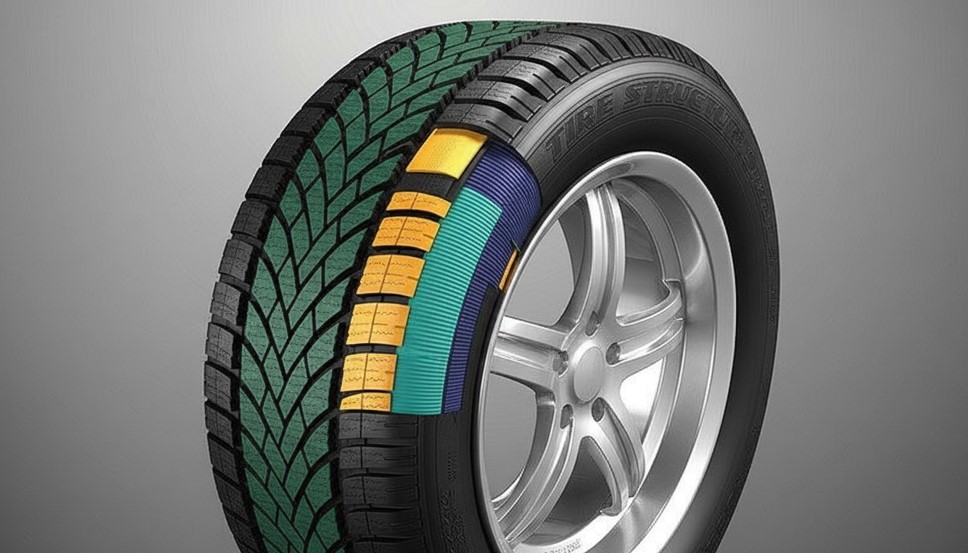

Основные элементы конструкции шины

Современная пневматическая шина состоит из нескольких ключевых узлов:

• каркас;
• брекер (или поясной слой);
• борта и бортовые кольца;
• боковина;
• протектор;
• внутренний герметизирующий слой (аналог камеры);
• дополнительные слои — защитные, шумопоглощающие, уплотнительные.

Каждый из этих элементов выполняется из своего набора материалов и резиновых смесей, подобранных под нагрузку, температуру и режим работы именно в этой зоне шины.

Каркас шины: «скелет», который держит форму

Каркас — это силовой «скелет» шины, который воспринимает основную нагрузку от веса автомобиля, ударов и давления воздуха. Именно каркас определяет грузоподъёмность, прочность и базовую геометрию шины.

Материалы каркаса

• Текстильный корд (полиэстер, нейлон, реже вискоза).
• Металлокорд (стальные проволоки) — в грузовых шинах.
• Сочетания разных видов корда в разных слоях для оптимизации прочности и веса.

Нити корда пропитаны резиновой смесью, что обеспечивает надёжное сцепление корда с остальными слоями шины и защищает его от влаги и коррозии.

Радиальный и диагональный каркас

В большинстве современных легковых шин используется радиальная конструкция:

• Радиальная шина: нити корда расположены практически перпендикулярно направлению движения (от борта к борту по радиусу). Это даёт меньший нагрев, лучший комфорт и устойчивость на высоких скоростях.
• Диагональная (кросс-плай): корд уложен под углом, слои пересекаются. Такие шины обладают высокой прочностью боковин, но сильнее греются и менее комфортны на скорости.

Для легковых автомобилей и кроссоверов сейчас подавляющее большинство шин — радиальные; диагональные целесообразны в спецтехнике, сельхоз и некоторых внедорожных сегментах.

Брекер (пояс): пояс жёсткости под протектором

Брекер, или поясной слой, находится между каркасом и протектором и работает как армирующий «панцирь» в беговой части шины.

Задачи брекера

• Удерживать протектор от чрезмерных деформаций на скорости.
• Обеспечивать устойчивость пятна контакта.
• Повышать стойкость к ударным повреждениям и проколам.

В легковых радиальных шинах брекер обычно состоит из 2 стальных поясов из металлокорда, уложенных крест-накрест под небольшим углом к направлению движения. В высокоскоростных шинах добавляют:

• капроновый (нейлоновый) «колпак» поверх стальных поясов;
• дополнительные стабилизирующие слои в плечевой зоне.

Это позволяет сохранять форму шины на высоких скоростях и снижать неравномерный износ.

Борта и бортовые кольца: связь с диском

Борт — это часть шины, которая плотно фиксируется на ободе диска. От качества борта зависит герметичность, безопасность при ударе и устойчивость шины на диске.

Конструкция борта

• Бортовое кольцо — одно или несколько стальных колец (толстая стальная проволока), вокруг которых формируется зона борта.
• Уплотнительная резина в зоне посадки на обод.
• Дополнительные усиливающие вставки (chafer) для защиты от трения о диск.

Бортовая часть обеспечивает:

• надёжную посадку шины на диск при заданном давлении;
• минимизацию смещений между шиной и ободом (иначе возможен «проворот» шины на ободе);
• герметичность контактной зоны «борт–обод».

Боковина: защита и комфорт

Боковина — это боковая часть шины между протектором и бортом. Она воспринимает боковые нагрузки, защищает каркас и влияет на комфорт и управляемость.

Функции боковины

• Защита корда от ударов, порезов, воздействия реагентов.
• Обеспечение эластичности при наезде на неровности, бордюры и т.п.
• Демпфирование вибраций, формирование характера «мягкости» или «жёсткости» шины.

Боковина изготавливается из более эластичной резиновой смеси, чем протектор, с добавлением антиозонантов и восков — они замедляют старение резины и защищают от растрескивания.

По толщине и жёсткости боковины хорошо видно предназначение шины:

• более мягкая и тонкая боковина — лучше комфорт, но ниже устойчивость к ударам (типично для «комфортных» шин);
• усиленная жесткая боковина (XL, Reinforced) — выше устойчивость к ударам и кренам, большая несущая способность, но более жёсткий ход.

Протектор: рисунок и рабочий слой

Протектор — это наружная часть шины, которая контактирует с дорогой. Он состоит из беговой дорожки, имеющей блоки, ламели, канавки, плечевых зон и подпротекторного слоя.

Структура протектора

• Наружный слой протектора (рабочий) - беговая дорожка - обеспечивает сцепление, торможение, устойчивость.
• Подпротекторный (также подканавчоный, нулевой) слой — связующее звено между брекером и наружным слоем, влияет на жёсткость и сопротивление качению.
• Плечевые зоны — участки по краям протектора, отвечающие за устойчивость в поворотах и равномерность износа.

Разные зоны протектора могут выполняться из разных резиновых смесей: более жёсткая в плечах, более «цепкая» в центральной зоне, особенно в асимметричных и направленных шинах.

Рисунок протектора и его влияние

• Продольные канавки — отвод воды, снижение аквапланирования.
• Поперечные канавки — формирование кромок зацепления и дренаж воды/слякоти.
• Ламели — тонкие прорези, которые улучшают сцепление на льду и снегу, но требуют усиления протекторного блока для сохранения жёсткости.
• Сплошные рёбра в центральной части — стабилизация поведения на высокой скорости и прямолинейность.

Задача инженера — найти баланс между сцеплением, управляемостью, шумом и сопротивлением качению. Поэтому рисунок протектора — это всегда компромисс под конкретный тип эксплуатации.

Внутренний герметизирующий слой: «беcкамерная камера»

В современных легковых шинах почти всегда используется бескамерная конструкция. Внутри шины нанесён специальный герметизирующий слой — бутилкаучуковая резиновая смесь, которая удерживает воздух.

Особенности:

• слой по свойствам похож на материал камер, но вулканизируется вместе с остальными слоями;
• обеспечивает герметичность даже при небольших микроповреждениях;
• снижает скорость природного ухода давления по сравнению с обычной резиной.

Резина с этим составом быстро повреждается при любом трении или перегреве, поэтому при эксплуатации шины с пониженным давлением или в случае разгерметизации гермослой очень быстро повреждается, что нередко приводит к выходу шины из строя.

В некоторых премиальных моделях внутренний объём также может иметь шумопоглощающую пену, приклеенную к внутренней поверхности протектора, что уменьшает шум от резонансов воздуха внутри шины.

Шины с технологией Seal Inside могут иметь специальное герметизирующее покрытие на гермослое в зоне беговой дорожки протектора, обеспечивающее герметизацию при небольших проколах шины.

Состав резиновой смеси: не просто «резина»

Резиновая смесь — это комбинация десятков компонентов, и у каждой зоны шины свой рецептурный состав: протектор, боковина, внутренний слой, подпротектор и т.д.

Основные компоненты резиновой смеси

Типичная смесь для протектора и других зон может включать:

• натуральный каучук;
• синтетические каучуки (бутадиен-стирольный, бутадиеновый, бутилкаучук и др.);
• технический углерод (сажу);
• силику (кремнийсодержащие наполнители);
• масла и пластификаторы;
• смолы;
• сера и система вулканизации (ускорители, активаторы);
• антиоксиданты и антиозонанты;
• специальные функциональные добавки (адгезионные, шумопоглощающие и др.).

Каучуки

Каучук — основа любой резины. По массе резина может составлять 40–60% веса шины, причём используется смесь натурального и синтетического каучука.

• Натуральный каучук — обеспечивает высокую прочность на разрыв, эластичность при низких температурах.
• Синтетические каучуки — позволяют точнее управлять характеристиками: стойкостью к истиранию, тепловыделением, сцеплением на мокром и т.д.

Соотношение натурального и синтетического каучука (часто около 45/55, но может сильно меняться) подбирается под конкретный тип шины: спортивная, экономичная, грузовая, зимняя и т.п.

Наполнители: сажа и силика

• Технический углерод (сажа) — придаёт смеси прочность, износостойкость и характерный чёрный цвет.
• Силика (диоксид кремния) — уменьшает сопротивление качению и улучшает сцепление на мокрой поверхности, особенно в зимних и всесезонных шинах.

Комбинация сажи и силики позволяет настроить баланс: экономичность, износостойкость, мокрое сцепление и поведение на морозе.

Масла, пластификаторы и смолы

• Масла и пластификаторы — регулируют эластичность и технологичность смеси, снижают вязкость при переработке и позволяют добиться нужной мягкости при эксплуатации.
• Смолы — улучшают сцепление, особенно при низких температурах или в дождь.

Вулканизирующая система

• Сера — основной вулканизирующий агент, который «сшивает» молекулы каучука в пространственную сеть при нагреве.
• Ускорители и активаторы — управляют скоростью и глубиной вулканизации, от них зависит, насколько «жёсткой» или «мягкой» получится конечная резина.

Антидеграданты и антиозонанты

• Антиоксиданты защищают от разрушения при высоких температурах и воздействии кислорода.
• Антиозонанты (воски, парафины) выходят на поверхность, образуя тонкую защитную плёнку — поэтому новая шина кажется слегка «припорошенной».

Зачем разные смеси в одной шине

В одной легковой шине используется несколько резиновых смесей — отдельно для протектора, боковин, внутреннего слоя и других участков. Количество разных рецептур может доходить до десятка и более.

Примеры:

• Протектор: максимально износостойкая и «цепкая» смесь.
• Боковина: более эластичная, с упором на устойчивость к трещинам и озону.
• Внутренний слой: смесь на основе бутилкаучука, ориентированная на герметичность.
• Подпротектор: смесь с заданной жёсткостью для контроля деформаций и сопротивления качению.

Это позволяет инженерам точечно настраивать характеристики: шум, комфорт, расход топлива, износостойкость, сцепление в разных условиях.

Дополнительные современные решения

Современные шины всё чаще получают дополнительные элементы:

• Шумопоглощающая пена внутри (Noise reduction, Silent, Acoustic и т.п.) — снижает резонанс и шум в салоне.
• Усиленные боковины (RunFlat, Self-Supporting) — позволяют продолжать движение после потери давления на ограниченной скорости и дистанции.
• Ремонтопригодные слои и самогерметизирующие покрытия (Seal, Seal Inside) — частично «заживляют» мелкие проколы.

Эти технологии интегрируются в базовую конструкцию шины и работают в связке с каркасом, брекером и резиновыми смесями.
